里程传感器三根线电路图 3线里程表传感器信号线怎么检测
创始人
2024-06-06 07:20:09
0次

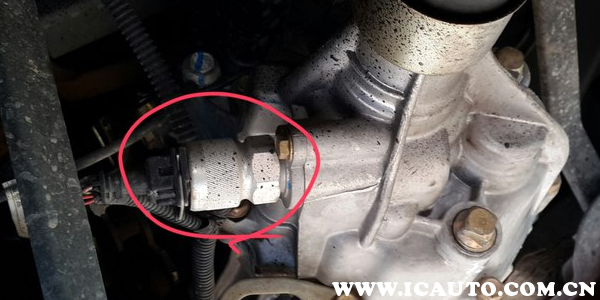

里程表传感器用于检测电控汽车轮胎的转速，将检测到的信号传输到ECU，从而控制自动变速器的换档和巡航定速等。其原理就是通过在差速器或者半轴上面的传感器，来感应轮胎转动的圈数，因为半轴和车轮的角速度相等，已知轮胎的半径，直接通过历程参数来计算行驶里程。

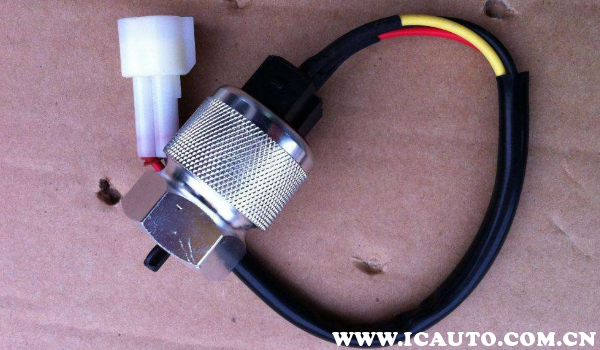

里程表传感器按类型可分为磁电式、霍尔式和光电式三种，而常见的是霍尔式，一般有三根线，分别是电源线VCC、信号线Vout和地线GND，颜色分别为红色、黄/橙色和黑色。红色电源线接电源，黄色信号线接仪表，黑色地线搭铁，按照颜色分别接好即可。
里程表传感器检测方法
方法1：拆下车速传感器连接插头，用万用表电阻档检查传感器两根引线的电阻值。
方法2：转动变速器的输出轴，用汽车示波器检测车速传感器两引线间的信号电压波形，呈交流电的波形，且波形的幅值与频率随输出轴转速的加快而增大，这表明传感器性能良好。
