4g15d正时链条对法图 帝豪4g15正时链条怎么对
创始人
2024-06-06 04:20:19
0次
1、在正时链条上有3个不同颜色的链节，其中有2个是镀铬的银灰色，1个是镀铜的棕黄色。将进气侧平衡轴链轮上的正时标记与镀铜链节对齐。
2、顺时针转动正时链条，将镀铬链节与曲轴上的平衡轴驱动链轮上的正时标记对齐，对齐后镀铬链节大约在6点钟的位置。
3、在水泵传动链轮上放置正时链条，调整最后一个镀铬链节，使排气侧平衡轴驱动链轮上的正时标记与其对齐。

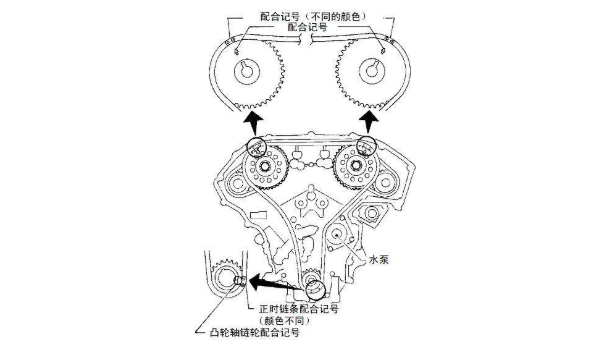

4g15d正时链条对法图
4、安装平衡轴正时链条导板和螺栓，螺栓紧固力矩为15N·m。安装平衡轴正时链条小导板和螺栓，螺栓紧固力矩为15N·m。安装平衡轴正时链条可调式导板和螺栓，螺栓紧固力矩为10N·m。
5、将平衡轴正时链条液力张紧器柱塞在其孔中旋转90°并压紧柱塞，将张紧器转回原来的12点位置，并通过柱塞体的孔插入1个回形针并将其插入张紧器的柱塞中。
6、安装平衡轴正时链条张紧器和螺栓，螺栓紧固力矩为10N·m，从平衡轴正时链条张紧器上拆下回形针。
